2000W太阳能光伏家用发电系统
发布时间：2019-06-29 02:16
浏览量：2801
5000W太阳能、太阳能移动电源、太阳能发电站、太阳能发电系统
一、简介
长江飞瑞系列太阳能发电系统是集太阳能组件、蓄电池、充电控制器、逆变器……等为一体的完整的一套太阳能发电系统，采用太阳能电池对蓄电池充电进行管理和控制、对蓄电池放电自动管理并具有各类保护功能的智能控制设备及逆变设备，该系统设备采用微电脑芯片、无触点控制技术，具有智能放电等ABM型先进电池管理系统技术。具有过充电、过放电、短路、过流、过载、过压等一系列完善的保护功能，具有高效节能、安全可靠、适应恶劣工作环境等多方面优点。可广泛应用于通信、电力、家庭供电等领域。产品符合国内外各相关标准。
二、安全事项
本产品在设计时已充分考虑用户人身财产安全，为保证您的安全和利益，请在安装、使用时遵守以下规则：
1. 请勿置于不平或倾斜之处。
2. 避免放置阳光直射、雨淋或潮湿之处。
3. 请远离火源及高温，以防温度过高。
4. 避免置于含腐蚀性气体处
5. 请尽可能将本机置于清洁，通风处，左右及背板至少离墙十公分，机上请勿放置物品，以防堵塞散热孔。
6. 请不要将任何异物插入或将任何液体撒入机壳内。
7. 严禁自行拆开机箱，若发生故障请与专业维修人员或经销商联系。
三、性能特点
1. 蓄电池充电功能：本逆变控制一体机在白天可以不间断地将太阳能电池板的能量储存到蓄电池，能够根据蓄电池电压调节充电电流，以延长蓄电池的使用寿命，本逆变控制一体机还具有浮充功能，使蓄电池始终处于饱满状态以备急需用电。此外本一体机防止夜间蓄电池向太阳能板反向充电。
2. 蓄电池欠压保护功能：长时间使用逆变器为您的电器供电将导致蓄电池电压严重下降，极大地影响蓄电池的使用寿命。本一体机可以在蓄电池电压跌落到43.2V关闭直流输出，42V关闭交流输出。以防止过放电对蓄电池造成损害。
3. 蓄电池过压保护功能：本逆变器的正常输入电压为48V，如果输入电压超过61.0V，逆变器将采取保护措施以防止过高的输入电压对机器本身造成损害。
4. 过载保护功能：当你接入的电器过多，总功率超过逆变器的额定值，它会在10秒之内停止工作，锁定保护状态，并报警，直到你降低了负荷，并将逆变器电源开关拨到“OFF”的位置10秒以上，再拨回“ON”的位置，逆变器才重新恢复工作。
5. 短路保护功能：当你的家用电器内部发生短路时，逆变器会在1秒钟之内停止工作，并锁定保护状态，并报警，直到你移开短路的家用电器并将逆变器电源开关拨到“OFF”的位置10秒以上，再拨回“ON”的位置，逆变器才重新恢复工作。
6. 温度保护功能：当你的负荷较多，或是气候炎热通风不良，逆变器内部的温度会逐步升高，如果温度持续上升到100℃逆变器会停止工作，并锁定保护状态，建议你降低负荷或改善通风环境，将逆变器电源开关拨到“OFF”的位置，待内部温度降低后，再拨到“ON”的位置，逆变器重新恢复工作。
7. 状态指示功能：有故障指示、逆变指示、及多功能的液晶或指针表头显示，让所有状态一目了然。
8. DC5V和DC12V输出：直流输出端口为你的直流设备提供充电和供电功能。
四、操作方法
在安装使用机器前，请仔细阅读以下的安全注意事项及相关内容，在完全理解其内容后方可操作，以免发生危险！请按以下方法操作：
1. 准备相关的安装工具（如扳手）及配件（如直流电源线），并检查机器的安装位置是否符合安全注意事项中的要求。
2. 检查蓄电池或蓄电池组的电压是否在要求的范围（详见本手册技术参数节）内，确认蓄电池或蓄电池组的正极（红色标记）、负极（黑色标记）及一体机蓄电池输入正连接电缆（红色）、负连接电缆（黑色）。
3. 断开机器上的断路器，关闭逆变器电源开关。
4. 将一体机蓄电池输入正 红色连接电缆连接蓄电池或蓄电池组正极（红色），蓄电池输入负黑色电缆连接蓄电池或蓄电池组负极（黑色），确保各接头处可靠、牢固的连接，禁此蓄电池正负极反接，禁此任何导体将蓄电池正负板短路，请仔细地检查各连接处的牢固性，如连接不紧可能会造成局部过热甚至燃烧。
5. 闭合机器上的断路器，此时如果电量充足，直流输出端口能正常供电，液晶表头会有正常指示。开启前面板的逆变器电源开关，此时INVERT指示灯亮，交流输出万用插座可以为用电器供电了（注意家用电器总的额定功率，不要超过逆变器额定功率）
6. 将太阳能电池板架设到户外面向太阳的位置，再将太阳能电池板输出端引线接到机器上的太阳能电池板输入端（注意区分正负极，太阳能电池板连接线通过的电流不应大于3A/mm2）此时如果阳光充足，液晶表头会有充电状态指示。
注：请严格按操作说明安装，断路器只在发生重大故障时才会自动断开，系统正常运行后请不要随意断开断路器。如果非得断开，请务必先卸掉太阳能电池板输入端。再 次安装时，先合上断路器，再连接太阳能电池板。

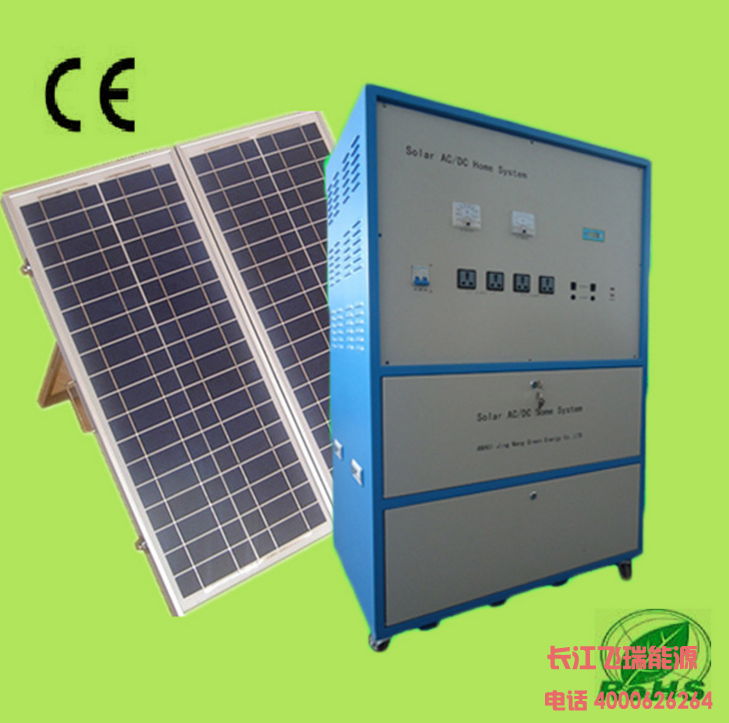

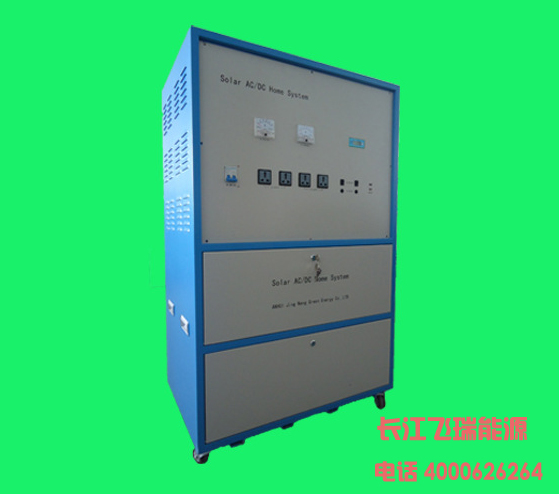

五、机器尺寸及图片

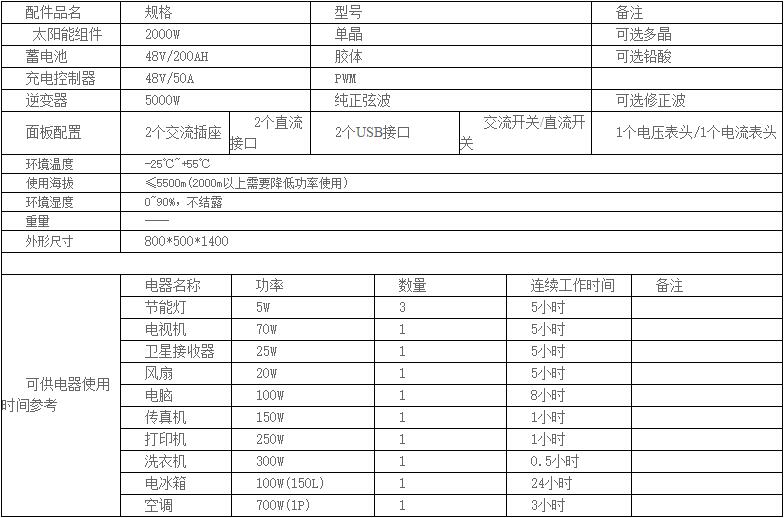

六、系统参数
