太阳能电池板

发布时间:2019-06-29 04:33 浏览量:3123


太阳能电池板
太阳能电池板主要材料是“硅”, “硅”是我们这个星球上储藏最丰量的材料之一。 自从19世纪科学家们发现了晶体硅的半导体特性后,它几乎改变了一切,甚至人类的思维。20世纪末,人类的生活中处处可见“硅”的身影和作用,晶体硅太阳能电池是近15年来形成产业化最快的。生产过程大致可分为五个步骤:a、提纯过程 b、拉棒过程 c、切片过程 d、制电池过程 e、封装过程。
太阳能电池板-分类
太阳能电池板:Solar panel
分类:
按晶体硅电池板划分:多晶硅太阳能电池、单晶硅太阳能电池。
按非晶硅电池板划分:薄膜太阳能电池、有机太阳能电池。
按化学染料电池板划分:染料敏化太阳能电池。
太阳能电池板-组成
(1)单晶硅太阳能电池
单晶硅太阳能电池的光电转换效率为15%左右,最高的达到24%,这是目前所有种类的太阳能电池中光电转换效率最高的,但制作成本很大,以致于它还不能被大量广泛和普遍地使用。由于单晶硅一般采用钢化玻璃以及防水树脂进行封装,因此其坚固耐用,使用寿命一般可达15年,最高可达25年。
(2)多晶硅太阳能电池
多晶硅太阳电池的制作工艺与单晶硅太阳电池差不多,但是多晶硅太阳能电池的光电转换效率则要降低不少,其光电转换效率约12%左右 (2004年7月1日日本夏普上市效率为14.8%的世界最高效率多晶硅太阳能电池)。 从制作成本上来讲,比单晶硅太阳能电池要便宜一些,材料制造简便,节约电耗,总的生产成本较低,因此得到大量发展。此外,多晶硅太阳能电池的使用寿命也要比单晶硅太阳能电池短。从性能价格比来讲,单晶硅太阳能电池还略好。
(3)非晶硅太阳能电池
非晶硅太阳电池是1976年出现的新型薄膜式太阳电池,它与单晶硅和多晶硅太阳电池的制作方法完全不同,工艺过程大大简化,硅材料消耗很少,电耗更低,它的主要优点是在弱光条件也能发电。但非晶硅太阳电池存在的主要问题是光电转换效率偏低,目前国际先进水平为10%左右,且不够稳定,随着时间的延长,其转换效率衰减。
(4)多元化合物太阳电池
多元化合物太阳电池指不是用单一元素半导体材料制成的太阳电池。现在各国研究的品种繁多,大多数尚未工业化生产,主要有以下几种:a) 硫化镉太阳能电池b) 砷化镓太阳能电池c) 铜铟硒太阳能电池(新型多元带隙梯度Cu(In, Ga)Se2薄膜太阳能电池)
Cu(In, Ga)Se2是一种性能优良太阳光吸收材料,具有梯度能带间隙(导带与价带之间的能级差)多元的半导体材料,可以扩大太阳能吸收光谱范围,进而提高光电转化效率。以它为基础可以设计出光电转换效率比硅薄膜太阳能电池明显提高的薄膜太阳能电池。可以达到的光电转化率为18%,而且,此类薄膜太阳能电池到目前为止,未发现有光辐射引致性能衰退效应(SWE),其光电转化效率比目前商用的薄膜太阳能电池板提高约50~75%,在薄膜太阳能电池中属于世界的最高水平的光电转化效率。
太阳能电池板-寿命
现在太阳能电池板厂家提供的数据是包用20年,不是储能的铅酸电池,只是电池板,现在每瓦的价格在国内差不多30-40元,国际价格3.5-3.8美元每瓦。价格是按瓦算的!
太阳能电池板-功率计算方法
太阳能交流发电系统是由太阳电池板、充电控制器、逆变器和蓄电池共同组成;太阳能直流发电系统则不包括逆变器。为了使太阳能发电系统能为负载提供足够的电源,就要根据用电器的功率,合理选择各部件。下面以100W输出功率,每天使用6个小时为例,介绍一下计算方法:
1.首先应计算出每天消耗的瓦时数(包括逆变器的损耗):若逆变器的转换效率为90%,则当输出功率为100W时,则实际需要输出功率应为100W/90%=111W;若按每天使用5小时,则耗电量为111W*5小时=555Wh。
2.计算太阳能电池板:按每日有效日照时间为6小时计算,再考虑到充电效率和充电过程中的损耗,太阳能电池板的输出功率应为555Wh/6h/70%=130W。其中70%是充电过程中,太阳能电池板的实际使用功率。
太阳能电池板-发电系统      太阳能电池板概念太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池(组)组成。如输出电源为交流220V或 110V,还需要配置逆变器。各部分的作用为:
(一)太阳能电池板:太阳能电池板是太阳能发电系统中的核心部分,也是太阳能发电系统中价值最高的部分。其作用是将太阳的辐射能力转换为电能,或送往蓄电池中存储起来,或推动负载工作。太阳能电池板的质量和成本将直接决定整个系统的质量和成本。
(二)太阳能控制器:太阳能控制器的作用是控制整个系统的工作状态,并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方,合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项。
(三)蓄电池:一般为铅酸电池,小微型系统中,也可用镍氢电池、镍镉电池或锂电池。其作用是在有光照时将太阳能电池板所发出的电能储存起来,到需要的时候再释放出来。
(四)逆变器:在很多场合,都需要提供220VAC、110VAC的交流电源。由于太阳能的直接输出一般都是12VDC、24VDC、48VDC。为能向220VAC的电器提供电能,需要将太阳能发电系统所发出的直流电能转换成交流电能,因此需要使用DC-AC逆变器。在某些场合,需要使用多种电压的负载时,也要用到DC-DC逆变器,如将24VDC的电能转换成5VDC的电能(注意,不是简单的降压)。
太阳能电池板-设计因素太阳能电池板
1、太阳能发电系统的使用场所,该地日光辐射情况
2、 系统的负载功率大小
3、 系统的输出电压,直流还是交流
4、 系统每天需要工作的时间
5、 如遇到没有日光照射的阴雨天气,系统需连续供电的天数
6、 负载的情况,纯电阻性、电容性还是电感性,启动电流的大小
7、 系统需求的数量
太阳能电池板-工作原理      太阳能电池板太阳光照在半导体p-n结上,形成新的空穴---电子对,在p---n结电场的作用下,空穴由n区流向p区,电子由p区流向n区,接通电路后就形成电流。这就是光电效应太阳能电池的工作原理。太阳能发电方式太阳能发电有两种方式,一种是光—热—电转换方式,另一种是光—电直接转换方式。
(1) 光—热—电转换方式通过利用太阳辐射产生的热能发电,一般是由太阳能集热器将所吸收的热能转换成工质的蒸气,再驱动汽轮机发电。前一个过程是光—热转换过程;后一个过程是热—电转换过程,与普通的火力发电一样.太阳能热发电的缺点是效率很低而成本很高,估计它的投资至少要比普通火电站贵5~10倍.一座1000MW的太阳能热电站需要投资20~25亿美元,平均1kW的投资为2000~2500美元。因此,目前只能小规模地应用于特殊的场合,而大规模利用在经济上很不合算,还不能与普通的火电站或核电站相竞争。
(2) 光—电直接转换方式该方式是利用光电效应,将太阳辐射能直接转换成电能,光—电转换的基本装置就是太阳能电池。太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件,是一个半导体光电二极管,当太阳光照到光电二极管上时,光电二极管就会把太阳的光能变成电能,产生电流。当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。太阳能电池是一种大有前途的新型电源,具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长,只要太阳存在,太阳能电池就可以一次投资而长期使用;与火力发电、核能发电相比,太阳能电池不会引起环境污染;太阳能电池可以大中小并举,大到百万千瓦的中型电站,小到只供一户用的太阳能电池组,这是其它电源无法比拟的电池板原料:玻璃,EVA,电池片、铝合金壳、包锡铜片、不锈钢制价、蓄电池等。
太阳能电池板-作用
利用光电效应直接把光能转化成电能,将太阳的光能转化为电能后,输出直流电存入蓄电池中(以化学能储存),要用时再释放出来!没有存储,电的存储是另外的装置,和太阳能电池板没关系。电池的充电是化学手段。
太阳能电池板-发展现状     太阳能电池板美国伦斯勒理工学院研究人员2008年开发出一种新型涂层,将其覆盖在太阳能电池板上能使后者的阳光吸收率提高到96.2%,而普通太阳能电池板的阳光吸收率仅为70%左右。
新涂层主要解决了两个技术难题,一是帮助太阳能电池板吸收几乎全部的太阳光谱,二是使太阳能电池板吸收来自更大角度的太阳光,从而提高了太阳能电池板吸收太阳光的效率。
普通太阳能电池板通常只能吸收部分太阳光谱,而且通常只在吸收直射的太阳光时工作效率较高,因此很多太阳能装置都配备自动调整系统,以保证太阳能电池板始终与太阳保持最有利于吸收能量的角度
太阳能电池板-制作太阳能电池板
第一步:制作二氧化钛膜 先把二氧化钛粉末放入研钵中与粘合剂进行研磨,接着用玻璃棒缓慢地在导电玻璃上进行涂膜。把二氧化钛膜放入酒精灯下烧结10~15分钟,然后冷却。
第二步:利用天然燃料为二氧化钛着色 如图四所示,把新鲜的或冰冻的黑梅、山梅、石榴籽或红茶,用一大汤匙的税进行挤压,然后把二氧化钛膜放进去进行着色,大约需要5分钟,知道膜层变成深紫色,如果膜层两面着色的不均匀,可以在放进去浸泡5分钟,然后用乙醇冲洗,并用柔软的纸轻轻地擦干。
第三步:制作反电极 电池需要正电极,当然也需要反电极。正电极和反电极一样,是由涂有导电的SnO2膜层构成的,利用一个简单的万用表就可以判断玻璃的那一面是可以导电的,利用手指也可以做出判断,导电面较为粗糙。如突五所示,把非导电面标上‘+’,然后用铅笔在导电面上均匀地涂上一层石墨。
第四步:加入电解质 利用含碘离子的溶液作为太阳能电池的电解质,它主要用于还原和再生燃料。如图六所示,在二氧化钛膜表面上滴加一到两滴电解质即可。
第五步:组装电池把着色后的二氧化钛膜面朝上放在桌上,在膜上面滴一到两滴含碘和碘离子的电解质,然后把反电极的导电面朝下压在二氧化钛膜上。把两片玻璃稍微错开,以便利用暴露在外面的部分作为电极的测试用。利用两个夹子把电池夹住,这样,你的太阳能电池就做成了。
第六步:电池的测试 在室外太阳光下,可以获得开路电压0.4V,短路电流1mA/cm2的太阳能电池。
太阳能电站安装时太阳能电池板的倾斜角
1. 方位角
太阳电池方阵的方位角是方阵的垂直面与正南方向的夹角(向东偏设定为负角度,向西偏设定为正角度)。一般情况下,方阵朝向正南(即方阵垂直面与正南的夹角为0°)时,太阳电池发电量是最大的。在偏离正南(北半球)30°度时,方阵的发电量将减少约10%~15%;在偏离正南(北半球)60°时,方阵的发电量将减少约20%~30%。但是,在晴朗的夏天,太阳辐射能量的最大时刻是在中午稍后,因此方阵的方位稍微向西偏一些时,在午后时刻可获得最大发电功率。在不同的季节,太阳电池方阵的方位稍微向东或西一些都有获得发电量最大的时候。方阵设置场所受到许多条件的制约,例如,在地面上设置时土地的方位角、在屋顶上设置时屋顶的方位角,或者是为了躲避太阳阴影时的方位角,以及布置规划、发电效率、设计规划、建设目的等许多因素都有关系。如果要将方位角调整到在一天中负荷的峰值时刻与发电峰值时刻一致时,请参考下述的公式。至于并网发电的场合,希望综合考虑以上各方面的情况来选定方位角。 方位角 =(一天中负荷的峰值时刻(24小时制)-12)×15+(经度-116) 10月9日北京的太阳电池方阵处于不同方位角时,日射量与时间推移的关系曲线。在不同的季节,各个方位的日射量峰值产生时刻是不一样的。
2. 倾斜角
倾斜角是太阳电池方阵平面与水平地面的夹角,并希望此夹角是方阵一年中发电量为最大时的最佳倾斜角度。一年中的最佳倾斜角与当地的地理纬度有关,当纬度较高时,相应的倾斜角也大。但是,和方位角一样,在设计中也要考虑到屋顶的倾斜角及积雪滑落的倾斜角(斜 率大于50%-60%)等方面的限制条件。对于积雪滑落的倾斜角,即使在积雪期发电量少而年总发电量也存在增加的情况,因此,特别是在并网发电的系统中,并不一定优先考虑积雪的滑落,此外,还要进一步考虑其它因素。 对于正南(方位角为0°度),倾斜角从水平(倾斜角为0°度)开始逐渐向最佳的倾斜角过渡时,其日射量不断增加直到最大值,然后再增加倾斜角其日射量不断 减少。特别是在倾斜角大于50°~60°以后,日射量急剧下降,直至到最后的垂直放置时,发电量下降到最小。方阵从垂直放置到10°~20°的倾斜放置都 有实际的例子。对于方位角不为0°度的情况,斜面日射量的值普遍偏低,最大日射量的值是在与水平面接近的倾斜角度附近。 以上所述为方位角、倾斜角与发电量之间的关系,对于具体设计某一个方阵的方位角和倾斜角还应综合地进一步同实际情况结合起来考虑。
3. 阴影对发电量的影响
一般情况下,我们在计算发电量时,是在方阵面完全没有阴影的前提下得到的。因此,如果太阳电池不能被日光直接照到时,那么只有散射光用来发电,此时的发电量比无阴影的要减少约10%~20%。针对这种情况,我们要对理论计算值进行校正。 通常,在方阵周围有建筑物及山峰等物体时,太阳出来后,建筑物及山的周围会存在阴影,因此在选择敷设方阵的地方时应尽量避开阴影。如果实在无法躲开,也应从太阳电池的接线方法上进行解决,使阴影对发电量的影响降低到最低程度。另外,如果方阵是前后放置时,后面的方阵与前面的方阵之间距离接近后,前边方阵的阴影会对后边方阵的发电量产生影响。有一个高为L1的竹竿,其南北方向的阴影长度为L2,太阳高度(仰角)为A,在方位角为B时,假设阴影的倍率为R,则: R = L2/L1 = ctgA×cosB 此式应按冬至那一天进行计算,因为,那一天的阴影最长。例如方阵的上边缘的高度为h1,下边缘的高度为h2,则:方阵之间的距离a = (h1-h2)×R。当纬度较高时,方阵之间的距离加大,相应地设置场所的面积也会增加。对于有防积雪措施的方阵来说,其倾斜角度大,因此使方阵的高度增大,为避免阴影的影响,相应地也会使方阵之间的距离加大。通常在排布方阵阵列时,应分别选取每一个方阵的构造尺寸,将其高度调整到合适值,从而利用其高度差使方阵之间的距离调整到最小。 具体的太阳电池方阵设计,在合理确定方位角与倾斜角的同时,还应进行全面的考虑,才能使方阵达到最佳状态

简易调试方法:系统安装一般超向正南(太阳能方阵垂直面与正南的夹角为0)时,发电量最多。倾角是方阵平面与水平地面的夹角,一般是取当地纬度+10度。

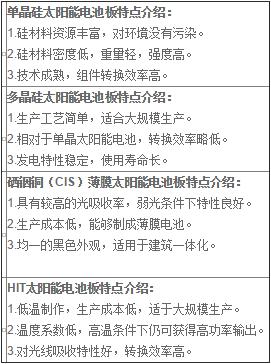

太阳能电池板种类
1.太阳能电池板的作用
太阳能电池板的作用是将太阳的光能转化为电能后,输出直流电存入蓄电池中。太阳能电池板是太阳能发电系统中最重要的部件之一,其转换率和使用寿命是决定太阳电池是否具有使用价值的重要因素。
太阳电池组件可组成各种大小不同的太阳电池方阵,亦称太阳电池阵列。太阳能电池板的功率输出能力与其面积大小密切相关,面积越大,在相同光照条件下的输出功率也越大。太阳能电池板的优劣主要由开路电压和短路电流这两项指标来衡量。
2.太阳能电池板的种类
(1)单晶硅太阳能电池
目前单晶硅太阳能电池的光电转换效率为15%左右,最高的达到24%,这是目前所有种类的太阳能电池中光电转换效率最高的,但制作成本很大,以致于它还不能被大量广泛和普遍地使用。由于单晶硅一般采用钢化玻璃以及防水树脂进行封装,因此其坚固耐用,使用寿命一般可达15年,最高可达25年。
(2)多晶硅太阳能电池
多晶硅太阳电池的制作工艺与单晶硅太阳电池差不多,但是多晶硅太阳能电池的光电转换效率则要降低不少,其光电转换效率约12%左右 (2004年7月1日日本夏普上市效率为14.8%的世界最高效率多晶硅太阳能电池)。 从制作成本上来讲,比单晶硅太阳能电池要便宜一些,材料制造简便,节约电耗,总的生产成本较低,因此得到大量发展。此外,多晶硅太阳能电池的使用寿命也要比单晶硅太阳能电池短。从性能价格比来讲,单晶硅太阳能电池还略好。
(3)非晶硅太阳能电池
非晶硅太阳电池是1976年出现的新型薄膜式太阳电池,它与单晶硅和多晶硅太阳电池的制作方法完全不同,工艺过程大大简化,硅材料消耗很少,电耗更低,它的主要优点是在弱光条件也能发电。但非晶硅太阳电池存在的主要问题是光电转换效率偏低,目前国际先进水平为10%左右,且不够稳定,随着时间的延长,其转换效率衰减。
(4)多元化合物太阳电池
多元化合物太阳电池指不是用单一元素半导体材料制成的太阳电池。现在各国研究的品种繁多,大多数尚未工业化生产,主要有以下几种:
a) 硫化镉太阳能电池
b) 砷化镓太阳能电池
c) 铜铟硒太阳能电池(新型多元带隙梯度Cu(In, Ga)Se2薄膜太阳能电池)
Cu(In, Ga)Se2是一种性能优良太阳光吸收材料,具有梯度能带间隙(导带与价带之间的能级差)多元的半导体材料,可以扩大太阳能吸收光谱范围,进而提高光电转化效率。以它为基础可以设计出光电转换效率比硅薄膜太阳能电池明显提高的薄膜太阳能电池。可以达到的光电转化率为18%,而且,此类薄膜太阳能电池到目前为止,未发现有光辐射引致性能衰退效应(SWE),其光电转化效率比目前商用的薄膜太阳能电池板提高约50~75%,在薄膜太阳能电池中属于世界的最高水平的光电转化效率。
3.太阳能电池板的使用
(1)太阳能电池板采用高晶硅材料制成,并用高强度、透光性能强的太阳能专用钢化玻璃以及高性能、耐紫外线辐射的专用密封材料层压而成的太阳能电池板,能抗冰雪地带。在温度剧变的恶劣环境下能正常使用,在使用过程中,把太阳能转换成电能;所以,只要有阳光就可以发电,是一种先进、无污染的环保的高科技产品。

(2)太阳能电池板应用于任何太阳能光伏系统设备,如照明灯具及日用电器,或各种小型、中大型太阳能电站。根据用户应用要求来设计所需的形状和功率,太阳能电池板可采用串联或并联使用,安装于太阳直接、无任何遮挡位置,用支架固定。安装方向稍倾斜,倾角度按所在地理位置而确定,将太阳能电池板正面正对太阳,安装角度(指太阳电池板正面与地面夹角)与当地纬度一致既可。如条件允许,太阳能电池板的倾角可随季节变化做出相应调整。使用太阳能电池板好处之一是使蓄电池不断地处于浮充状态,能较有利地抑制极化发生程度,从而使蓄电池的使用寿命获得大幅度延长,这种效果是1+1>2的关系。
4.太阳能电池板的组成
太阳能电池板由电池片、组件边框、钢化玻璃、封装材料以及接线盒
